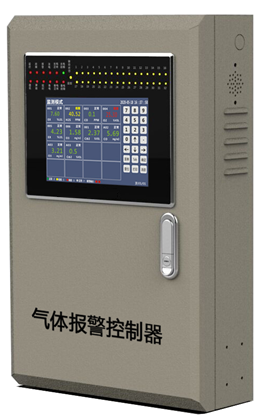

氣體帶存儲觸摸屏報警控制器主機
簡要描述:氣體報警控制器是一種氣體濃度監測和泄漏集中報警控制器,電源由市電電網或蓄電池直接供電。本報警控制器接收RS485信號和4-20mA,暫時只能接收本公司新款在線檢測儀輸出的RS485信號,若需要接入其他廠家的標準RS485信號請聯系我公司進行確認。一臺氣體報警控制器可接入255路總線制RS485輸出氣體探測器或8路4-20mA輸出氣體探測器,更多輸入通道可訂制。
- 產品型號:JSA3000
- 廠商性質:
- 更新時間:2024-09-06
- 訪 問 量:690
氣體帶存儲觸摸屏報警控制器JSA3000
一、概述
氣體報警控制器是一種氣體濃度監測和泄漏集中報警控制器,電源由市電電網或蓄電池直接供電。本報警控制器接收RS485信號和4-20mA,暫時只能接收本公司新款在線檢測儀輸出的RS485信號,若需要接入其他廠家的標準RS485信號請聯系我公司進行確認。一臺氣體報警控制器可接入255路總線制RS485輸出氣體探測器或8路4-20mA輸出氣體探測器,更多輸入通道可訂制。
二、特點
1、采用高速、高集成的微處理系統,標準ARM架構內核,高性能,低功耗;
2、采用Linux 、uC/OS實時操作系統,模塊化設計,軟件架構標準,集成化程度高,運行速度快,穩定性好;
3、高清超大9寸液晶觸摸屏,分辨率高,視覺效果佳;
4、工業級UI設計,多種顯示模式,圖文結合,大字體顯示,交互性友好;
5、豐富的功能快捷鍵、數字鍵盤、無線手操器及觸摸按鍵,操作方便簡單;
6、支持多級權限用戶管理,菜單密碼保護;
7、最多支持255通道輸入,32路繼電器輸出,32路4-20mA輸入輸出;系統級聯最大支持1000以上輸入通道。
8、強大的數據統計分析,報警,故障智能排序,總數累計;
9、大容量數據記錄存儲、查詢,容量可以無限制增加,數據導出靈活;
10、支持?jǐn)?shù)據記錄打印,可內置或外置打印機;
11、控制器可對探頭進行零點,跨度校準及參數設置;
12、通道屏蔽,報警延時等特色功能,應用方便;
13、繼電器輸出配置靈活多變,輕松實現一對多,多對一;
14、接口兼容性強,支持RS485、RS232,RJ45(網口)等,
15、支持藍牙、LoRa、GPRS、WIFI、433M等無線通訊接口;
16、組網靈活,支持總線和4-20mA混合組網;
17、可靠性高,多級防護措施,具有浪涌,脈沖群及靜電保護;
18、支持市電220V供電及24V蓄電池備用供電,無縫切換;
19、支持其它如壓力、液位、溫濕度、風速,風向等變送器接入;
20、依照可燃報警控制器GB 16808-2008標準設計;
21、防護等級IP65;
三、技術特性
(1)電源:AC220V(內置有AC220V轉24VDC開關電源)或24V蓄電池
2)功耗:小于 15W
3)測量范圍:與連接的探測器同步
4)安裝方式:壁掛式
5)報警設定:依據在線檢測儀可自由設定,一路探頭可控制三組繼電器
6)輸入信號;RS485/4-20mA
7)報警方式:聲光報警
8) 輸出信號:RS485、4-20mA輸出,其中4-20mA輸出為選配功能。本控制器一共8組常規繼電器,一組公用繼電器,都是常開/常閉無源觸點輸出,可擴展為32路,所有繼電器規格為(AC125V/12A、AC277V/10A)
9) 溫度:-20~70℃,濕度:0~95%RH
四、工作原理、結構、尺寸及面板介紹
4.1 控制器的工作原理
報警控制器的CPU循環檢測探測器的工作狀態,當探測器監測到環境的氣體濃度超過報警設定值時控制器發出聲、光報警并根據設置輸出聯動控制信號。
4.2 控制器的結構
本產品采用壁掛式結構,先將掛墻結構件固定在墻上適當位置,連接好電源線、信號線、輸出控制線,再將控制器掛在結構件上。

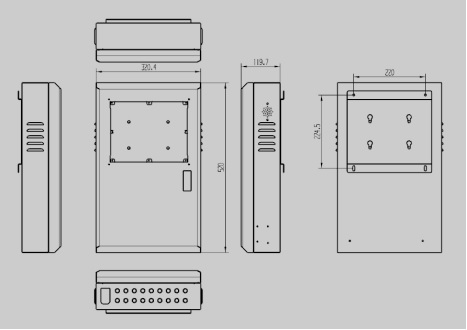

4.3 控制器的機箱外形尺寸
機箱尺寸:約520*320*120mm(長*寬*高)。

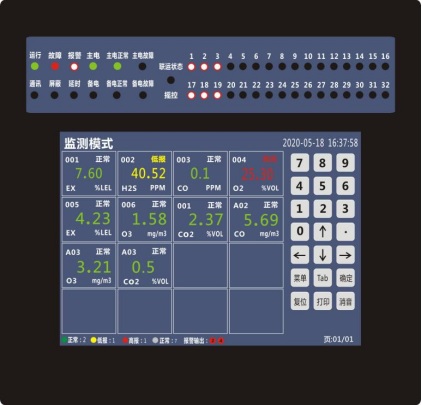

4.4 控制器面板介紹

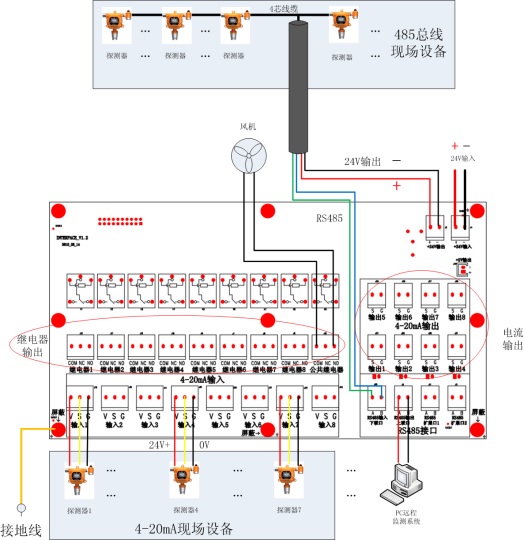

五、連接示意圖

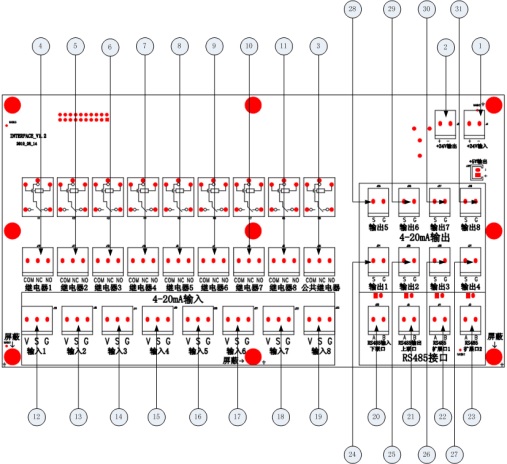

六、接線端子說明
① 24VDC電源輸入接口
② 24VDC電源輸出接口
③ 公共常開/常閉無源觸點OUT0
④ 常規常開/常閉無源觸點OUT1
⑤ 常規常開/常閉無源觸點OUT2
⑥ 常規常開/常閉無源觸點OUT3
⑦ 常規常開/常閉無源觸點OUT4
⑧ 常規常開/常閉無源觸點OUT5
⑨ 常規常開/常閉無源觸點OUT6
⑩ 常規常開/常閉無源觸點OUT7
? 常規常開/常閉無源觸點OUT8
? 探測儀4-20mA 輸入端子1
? 探測儀4-20mA 輸入端子2
? 探測儀4-20mA 輸入端子3
? 探測儀4-20mA 輸入端子4
? 探測儀4-20mA 輸入端子5
? 探測儀4-20mA 輸入端子6
? 探測儀4-20mA 輸入端子7
? 探測儀4-20mA 輸入端子8
? 探測儀485信號輸入端子
21 報警控制器485信號輸出端子
22 485信號擴展口1
23 485信號擴展口2
注意:380V風機接繼電器無源觸點進行控制時,必需加中轉繼電器。
